采用德国制造工艺，风阻小、压损小
超高效率
High efficiency
低噪音
Low noise
低能耗
Low-energy
产品介绍
Product Introduction
Bsports（RAETTS）铝合金风刀，该系列产品有圆形进风口、宽直分流、分流板、渐窄风道以及一段平直窄风道组成，风刀宽度可
调，具有风阻�。顾鹦〉扔攀疲捎玫鹿圃旃ひ蘸蜕璞福质视糜谖骼嗥鞲稍锵低澈头绲断低场�
应用行业
Bsports（Raetts）铝合金风刀广泛应用在超声波清洗、玻璃清洗机、电路板、电镀件、涂膜、涂装、有色金属板/线材/片材生产等不同行业工序中的除水干燥，也可用于有害气体、粉尘、冷热空气的无障隔离、印刷给纸上的吹纸及印后干燥、食品、医药的极速加热、解冻与高温杀灭菌。
产品优点
采用挤压铝合金6061为刀片精密，出风强劲，节能高效 实用可靠
结构采用独特设计，确保出风风阻�。缢倬龋瓤纱铩�5%
出风口宽度可调，可调范围 0.3~3mm
风刀长度尺寸可根据客户要求定制，长度可达6m
多种进风口口径及位置可选，满足螺丝连接或软管连接的要求，方便安装
可承受最高风速400m/s 、最高耐温 250 ℃、最大耐压 5kgf/cm2
可配套使用Bsports高速离心风机、Bsports高压风机，应用灵活方便
技术参数
产品型号：? ? ? ? ? ? ? ? ? ?RTAL-51? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?适配气源：? ? ? ? ? ? ? ? ? ? ? ? Bsports高速离心风机（Bsports探索者风机）
出风刀口：? ? ? ? ? ? ? ? ? ?可调（最小0.2mm）? ? ? ? ? ? ? ? ? ? ?进风口尺寸：? ? ? ? ? ? ? ? ? ? ?51
风刀长度：? ? ? ? ? ? ? ? ? ?100-3000mm? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?耐压：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2 kgf/cm2
风速：? ? ? ? ? ? ? ? ? ? ? ? ? 最高可达400m/s? ? ? ? ? ? ? ? ? ? ? ? ? ?耐温：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?250℃
材质：? ? ? ? ? ? ? ? ? ? ? ? ? 铝合金? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 性能：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?耐腐蚀、防锈

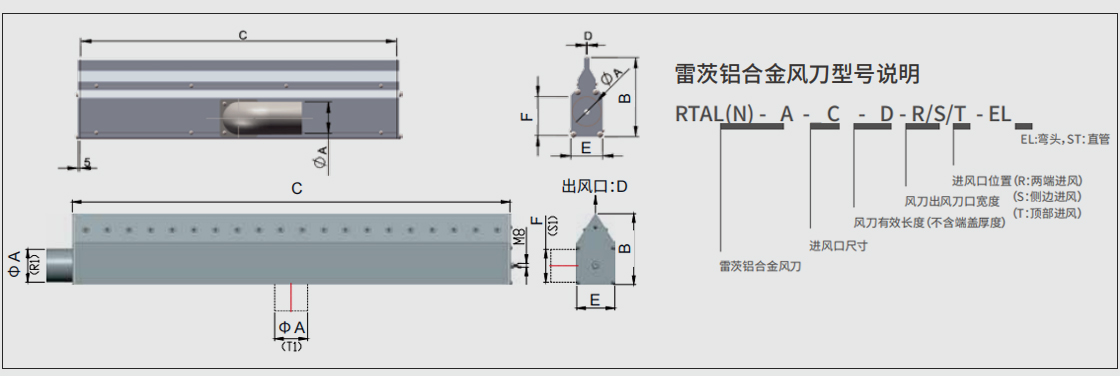

安装尺寸与型号说明
使用说明
1.Bsports铝合金风刀型号说明。举例：型号公式：RTAL-A-C-D-R/S/T，预定订购尺寸为500mm，刀口订购宽度为0.5mm，侧边弯 头进风口为51mm。正确的订购型号为：RTAL-51-500-0.5-S1-EL
2.进口风选择代码为：R、S、T。（R2:代表风刀两端进风；S代表风刀侧边进风；假如侧边需要多个进风口则为S2-EL,S3-EL） ?
3.订购时请注意风刀有效长度C，它并不包含风刀两侧端盖厚度，上述案例订购风刀长度尺寸为500mm，并不包括侧端盖，其安 装尺寸实际长度为508mm。 ?
4.超出上述数据范围的订购时请致电我司电话：400-038-5808咨询。
注意事项
※注意避免碰撞刀口，使用的介质避免含有过粗的杂质颗粒，以免对刀口造成阻塞或损坏。?
※产品出厂时均已按定制要求校准风口的宽度，若有必要变更时，请交付原商家或专业人士进行调校，避免自行调校对产品性能的减弱。
选型表
Selection table
| Bsports（RAETTS）铝合金风刀型号 | ||||||
| 型号 | A | B | C | D | E | F |
| RTAL-A-B-C-EL | 32/38/45/51 | 125 | 100-3000 | 0.2-3 | 50 | 63 |
| RTAL-A-B-C-EL | 51/63/76 | 160 | 100-3000 | 0.5-5 | 85 | 45 |
